핵심 단계: 생산 바이오리액터

📍 현재 위치: 여정의 11번째 구간(총 21개) — 세포가 큰 탱크로 옮겨져 본격적으로 의약품을 빚어내기 시작합니다.

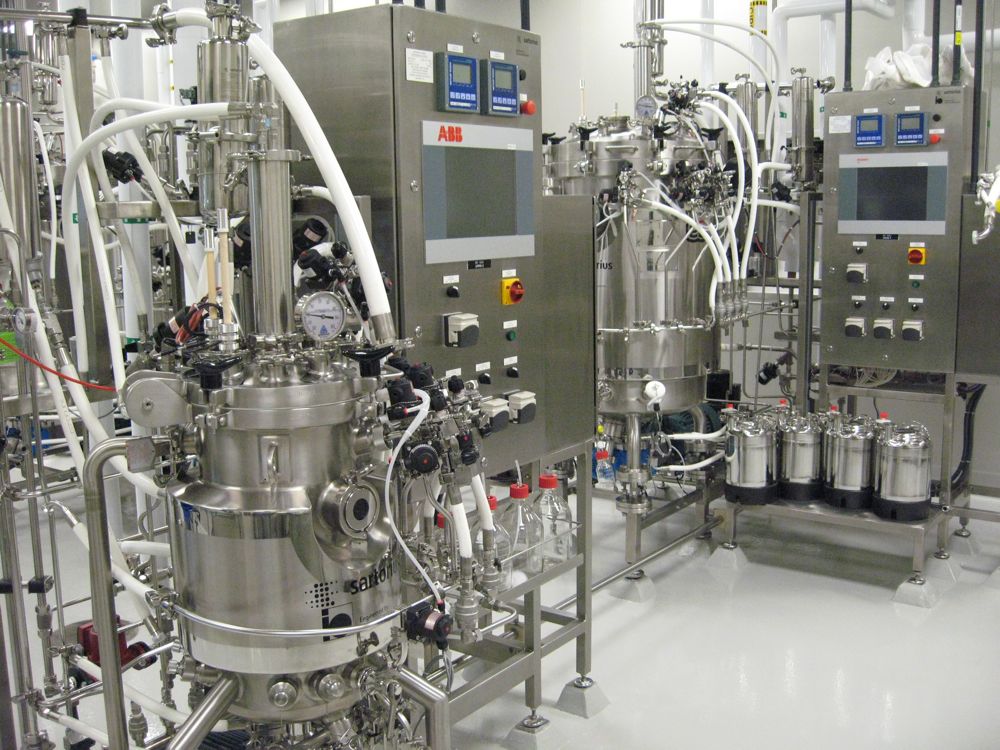

제어 캐비닛을 갖춘 스테인리스 스틸 바이오리액터. 센서가 제어기에 신호를 보내면, 제어기는 세포가 자라는 동안 온도, pH, 용존 산소, 교반을 일정하게 유지합니다. 스테인리스 스틸 바이오리액터. 이미지: RickLawless, CC BY 3.0, Wikimedia Commons.

이곳은 바이오의약품(biologic) — 살아 있는 세포가 만드는 의약품 — 을 만드는 상류(upstream) 공정의 심장부입니다. 종균 배양(seed train)에서 만든 작은 출발 배양액을 하나의 큰 탱크에 부으면, 그 안에서 수십억 개의 세포가 자라며 주변 액체 속으로 항체(antibody, 면역계가 사용하는 Y자 모양 단백질)를 조용히 분비합니다. 이 순간부터는 모든 것이 세포가 시간 단위로, 하루 단위로 계속 건강하고 바쁘게 일하도록 맞춰집니다.

쉽게 말하면

양조장을 떠올려 보세요. 맥주를 만들려면 효모에게 따뜻한 탱크와 먹을 당분, 그리고 딱 맞는 조건을 주면 효모가 알아서 맥주를 빚어 줍니다. 여기서도 똑같은 일을 합니다 — 다만 우리 세포는 맥주 대신 의약품을 빚습니다. 탱크를 아늑하고 영양이 충분하게 유지하고 매처럼 지켜보면, 세포는 며칠에 걸쳐 항체를 쏟아냅니다.

이 장에서 다루는 내용

생산 바이오리액터(production bioreactor)의 뚜껑을 열어 봅니다. 그것이 무엇인지, 반드시 흔들림 없이 유지해야 하는 몇 가지 조건이 무엇인지, 그리고 그 조건을 붙잡아 두는 영리한 피드백 회로가 어떻게 작동하는지를 살펴봅니다. 실제 공장이 사들이는 진짜 장비와 그것이 돌아가는 수치를 만나 봅니다. 탱크를 운전하는 두 가지 방식 — 지배적인 유가식(fed-batch) 방식과 현대적이고 집약화된 관류(perfusion) 방식 — 을 비교하고, 왜 하필 산소가 흔히 병목이 되는지를 봅니다. 마지막으로 운전 전체가 실시간으로 어떻게 감시되고 법적 기록으로 남는지를 살펴봅니다. 이 산업에서는 증명할 수 없는 배치(batch)는 팔 수 없는 배치이기 때문입니다.

실제로 일어나는 일

생산 바이오리액터는 큰 용기입니다 — 흔히 매끈하게 다듬은 스테인리스강 탱크이거나 거대한 일회용 플라스틱 백 형태로, 일회용 백은 수백 리터에서 약 2,000리터까지 담을 수 있고, 고정형 스테인리스강 탱크는 생산 규모에서 10,000–25,000리터까지 커집니다. 그 안에서의 목표는 말하기는 쉽지만 해내기는 어렵습니다. 세포를 거의 완벽한 환경에 두어 최대한 많이 증식하고 최대한 많은 항체를 만들게 하는 것입니다.

세포는 까다롭습니다. 세포가 잘 자라도록 센서가 탱크를 감시하고, 제어기가 각 조건을 설정값(setpoint) — 목표값 — 에 자동으로 붙들어 둡니다.

1. 온도(temperature) 는 37도 부근으로 유지됩니다 — 사람 몸과 같은 온기인데, 이 세포가 포유류에서, 거의 언제나 조작된 중국 햄스터 난소(Chinese hamster ovary, CHO) 세포주에서 유래했기 때문입니다(CHO는 사람형 항체를 올바르게 접고 장식하기 때문에 선택된 업계 표준 숙주이며, 환자 자신의 세포가 아닙니다). 많은 공정에서는 운전 후반에 일부러 온도를 한두 도 낮춰 성장을 늦추고 세포가 제품을 만드는 쪽으로 방향을 틀게 합니다.
2. pH(액체가 얼마나 산성인지 염기성인지)는 좁은 범위, 보통 6.8에서 7.2 사이로 안정되게 유지됩니다. 이산화탄소 기체를 조금 넣어 pH를 낮추거나 염기를 넣어 높입니다. 그 범위를 벗어나면 세포가 스트레스를 받고 일을 엉성하게 합니다.
3. 용존 산소(dissolved oxygen, DO) — 액체에 녹아 있는 산소 — 는 끊임없이 보충됩니다. 세포도 우리처럼 숨을 쉬기 때문입니다. 공장은 보통 DO를 30–80퍼센트 범위 어딘가로 유지하며, 이는 공기 포화도에 대한 백분율로 측정합니다 — 100퍼센트는 액체를 공기에 완전히 노출시켰을 때 머금을 수 있는 최대 산소량을 뜻합니다. 너무 적으면 세포가 굶고, 너무 많아도 그 자체로 일종의 스트레스가 됩니다.
4. 부드러운 교반기(stirrer) 가 대략 분당 50–150회전으로 돕니다. 연약한 세포에 멍을 들이지 않을 만큼 느리면서도, 모든 것을 고르게 섞고 산소를 잘 분포시킬 만큼 빠른 속도입니다.
5. 영양 공급(nutrient feed) — 주로 당과 아미노산으로 된 농축 먹이 — 은 정해진 일정에 따라 추가됩니다. 굶주린 세포는 의약품 만들기를 멈추기 때문입니다.

세포가 일하는 동안 액체 속 항체의 양이 점점 올라갑니다. 우리는 그 수율을 역가(titer) 로 매깁니다. 리터당 항체 그램 수입니다. 역가가 머리기사 같은 숫자인 이유는 그것이 비용에 가장 단순하게 작용하는 지렛대이기 때문입니다 — 역가가 높다는 것은 같은 탱크, 같은 배지, 같은 2주간의 노동에서 더 많은 의약품이 나온다는 뜻이므로, 역가는 (각 세포가 얼마나 생산적인지 — 그 세포의 비생산성(specific productivity) — 그리고 세포가 얼마나 오래 살아 있는지 — 그 생존율(viability) — 와 더불어) 공정 경제성을 좌우하는 핵심 동인 중 하나입니다 [1]. 현대의 유가식 단클론 항체(mAb) 공정은 흔히 리터당 2–8그램의 역가에 도달하며 — 고성능 플랫폼은 약 10 g/L에 이르기도 합니다 — 수확 시점이 되면 세포 밀도는 대략 밀리리터당 500만–2,000만 개에 이릅니다. 역가는 이 둘이 함께 오를 때 올라갑니다 — 더 많은 살아 있는 세포가, 각자 더 많은 항체를 더 오래 만드는 것이 리터당 그램 총량을 쌓아 올립니다.

통합 제어 회로를 갖춘 생산 바이오리액터 단면도. 센서가 제어기로 신호를 보내고, 제어기는 히터와 교반, 공급 펌프를 조정해 설정값을 유지합니다. 삽입 그림은 스테인리스강 교반 탱크형(유가식)과 일회용 백(관류)을 비교합니다. 저자가 AI의 도움을 받아 직접 제작한 그림입니다.

탱크가 조건을 유지하는 방식

피드백 제어 구조: 센서, 설정값, 작동기

그 조건들 중 어느 것도 저절로 유지되지 않습니다. 용존 산소 탐침(probe), pH 전극, 온도 센서 같은 각 센서는 자신의 측정값을 1초에 여러 번 제어기로 보고합니다. 제어기는 대개 PLC(programmable logic controller, 프로그램 가능 논리 제어기)나 DCS(distributed control system, 분산 제어 시스템)입니다. 제어기는 측정값을 설정값과 비교한 뒤 알맞은 작동기를 살짝 움직입니다. 산소 스파저(sparger, 탱크 바닥에서 기체를 주입하는 고리)를 조금 열거나, 재킷을 데우거나, 염기를 한 방울 넣거나, 공급 펌프를 빠르게 합니다. 특히 용존 산소(DO)는 하나의 손잡이가 아니라 캐스케이드(cascade) 로 제어됩니다 — 제어기는 먼저 교반을 높이고 공기를 더 스파징하다가, 생존 세포 밀도(부피당 살아 있는 세포 수)가 정점에 이르는 운전 후반에 산소 요구가 커지면 스파지 가스를 순수 산소로 농축합니다. 이것이 DO가 가장 까다로운 루프인 이유이자 생산 규모에서 순수 O₂ 스파징이 표준인 이유입니다. 이것은 전형적인 피드백 회로이며, 사람이 그 앞에 서서 밸브를 돌리지 않아도 되도록 캠페인 내내 지치지 않고 돌아갑니다.

이 회로의 용어는 정확히 못박아 둘 가치가 있습니다. 이 물리적 공정이 데이터를 만들어내기 시작하는 순간 똑같은 용어를 다시 만나기 때문입니다. 설정값(setpoint, SP) 은 우리가 요청하는 목표값이고, 공정값(process value, PV) 은 탐침이 지금 실제로 읽어 내는 값이며, 둘 사이의 간격이 제어기가 좁히려고 애쓰는 오차(error) 이고, 작동기(actuator) 는 그 오차를 줄이기 위해 제어기가 움직이는 근육 — 밸브, 펌프, 가열 재킷 — 입니다. 이 네 단어를 기억해 두면 바이오리액터 추세 그래프의 거의 모든 선이 읽힙니다.

하나의 제어 회로 해부

하나의 생산 바이오리액터는 하나의 피드백 회로가 아니라 여러 개를 동시에 돌립니다. 각각은 탐침 하나를 작동기 하나와 짝지웁니다. 이것들을 나란히 늘어놓을 가치가 있습니다. 온도, pH, 용존 산소, 교반, 영양 공급이라는 똑같은 다섯 행 구조가 우리가 앞으로 마주할 모든 탱크에서 되풀이되기 때문입니다.

각 행은 하나의 물리적 피드백 회로입니다 — 공정값을 측정하는 탐침, 그것을 설정값과 비교하는 제어기, 그리고 배양액을 보정하는 작동기. 이것은 물리적 제어 회로이지 아직 기록은 아닙니다. 여기서 PV는 벽에 달린 바늘이며, 한 층 위에서 같은 측정값의 데이터 관점이 되는 여섯 필드짜리 데이터 포인트, 그리고 오픈소스 구현에서 그것이 되는 구체적인 센서 테이블 행과는 구별됩니다. 저자가 AI의 도움을 받아 직접 제작한 그림입니다.

이 인계가 이 3부작 전체의 척추입니다. 그림 속 탐침은 포트에 볼트로 고정된 하드웨어이고, 그것이 만들어내는 PV는 어느 한순간의 배양액에 관한 물리적 사실입니다. 동반 도서들은 바로 그 값을 집어 들어 앞으로 나릅니다 — 먼저 단위와 품질, 시각이 붙은 태어난 데이터 포인트로, 그다음에는 데이터베이스에서 질의할 수 있는 행으로. 그러나 여기서는 그것이 여전히 순전히 물리적입니다. 밸브를 움직이는 하나의 측정값입니다.

또한 이 회로의 배선 자체가 상자 속 부품들의 모음이 아니라 이미 유형이 지정된 관계(typed relationship) 의 집합임을 눈여겨보세요. 이 DO 탐침은 용존 산소를 측정하고(measures), 이 스파저는 DO 루프를 작동시키며(actuates), 이 루프는 바이오리액터 BR-101에서 돌아가고(runs-on), 그것이 내보내는 모든 측정값은 그 하나의 용기에서 유래합니다(derived-from). 측정한다·작동시킨다·~에서 돌아간다·~에서 유래한다 같은 이 동사들은 온톨로지 책이 질의 가능한 그래프로 바꾸는 바로 그 이름표 붙은 간선(edge)이어서, "BR-101의 DO를 보정하는 작동기는 무엇인가?"가 부족의 입소문이 아니라 한 번의 조회가 됩니다. 이런 유형 링크의 문법은 관계와 계보(relations and genealogy)에서 다루고, 탐침이 센서의 일종(is-a) 이고 바이오리액터가 용기의 일종이라는 분류 체계는 클래스와 분류 체계(classes and taxonomy)에서 세웁니다.

온도와 대사: 37도 영역과 운전 후반 냉각

온도는 유지하기에 가장 부드러운 회로이지만 선택하기에는 가장 영향이 큰 것 중 하나입니다. 재킷 — 용기 벽을 감싼 따뜻하거나 차가운 물의 외피 — 은 배양액을 세포가 진화해 온 체온인 37도의 몇 분의 일 도 이내로 다듬습니다. 그런 다음 많은 공정은 며칠이 지난 시점에 의도적인 온도 전환(temperature shift) 을 단행해, 대개 약 30–33 °C로 낮춰 분열을 늦추고 세포 대사를 성장에서 항체 생산 쪽으로 기울입니다. 성장–생산 전환 시점 대비 전환 타이밍이 관건입니다 — 너무 일찍 하면 최대 세포 밀도와 역가가 제한되고, 너무 늦으면 생존율·품질 이점을 잃습니다. 더 시원하고 덜 분주한 배양은 흔히 생존율을 더 오래 유지하고 제품 품질 프로파일을 예측 가능하게 바꿉니다 — 항체 당사슬의 갈락토실화(galactosylation)가 함께 이동합니다. 그 당사슬은 세포가 완성된 항체에 붙이는 작은 탄수화물 나무(그 항체의 당화(glycosylation))이고, 그 정확한 모양이 약이 얼마나 오래 가는지와 환자에게 얼마나 잘 듣는지에 영향을 줍니다 — 그래서 그 전환과 그 시점은 잡무가 아니라 공정 지렛대로 다뤄집니다.

산소 공급과 kLa: 스케일업의 병목

가장 따라잡기 어려운 단 하나는 산소입니다. 세포는 산소를 빠르게 소비하지만, 산소는 기체 거품에서 물속으로 녹아 들어가는 속도가 끈질기게 느립니다. 산소가 그 경계를 얼마나 빨리 건너는지는 부피 물질전달계수(volumetric mass-transfer coefficient), 즉 kLa로 표기하는 숫자로 나타냅니다 — 본질적으로 탱크의 산소 공급 마력으로, 시간당 단위로 표기하며 숫자가 클수록 탱크가 산소를 액체로 더 빠르게 옮길 수 있다는 뜻입니다 [2]. kLa를 높이려면 거품을 더 작게 만들고(더 미세한 스파저, 바닥에서 기체를 주입하는 구멍 뚫린 고리), 더 빠르게 교반하면 됩니다. 교반은 거품을 잘게 찢고 신선한 액체를 거품 옆으로 휩쓸어 보냅니다. 문제는 포유류 세포가 깨지기 쉬워서 교반기를 무작정 세게 돌릴 수 없다는 것입니다. 전단력(shear)을 부드럽게 유지하면서도 충분한 산소를 공급하는 것이 바로 기술의 묘미입니다. 탱크가 커질수록 이것은 더 어려워집니다. 큰 용기는 작은 용기보다 덜 균일하게 섞이기 때문입니다 — 신선한 액체가 도착하기 전에 일부 구역이 잠시 산소가 부족해질 수 있습니다. 이 균형을 제대로 잡는 것이 "스케일업(scale-up)"의 거의 전부이며, 그렇기에 종균 배양(seed train)의 부드럽고 저밀도인 배양을 그저 더 큰 용기에 부어 넣고 똑같이 행동하리라 믿을 수 없는 것입니다 — 공정을 작은 용기에서 큰 용기로 옮기는 일 전반의 규율은 기술 이전과 스케일업(tech transfer and scale-up)에서 다룹니다.

pH 항상성과 영양 관리

pH는 한 번의 운전 동안 두 방향으로 흐트러지며, 제어기는 각각에 답합니다. 초반에는 세포가 호흡하면서 녹아 있는 CO₂가 배양액을 산성 쪽으로 밀고, 후반에는 배양이 젖산과 다른 산을 소비하면서 pH가 위로 슬금슬금 올라갈 수 있습니다. 제어기는 CO₂ 기체를 조금 더 불어 넣어 아래로, 계량된 염기를 한 방울 넣어 위로 보정합니다. 그런데 스파징은 양날의 칼입니다. 산소를 공급하는 같은 가스 흐름이 용존 CO₂를 배양액 밖으로 씻어내며, 혼합이 불균일한 대규모에서는 반대로 용존 CO₂(pCO₂) 가 축적되어 성장을 억제하고 당화(glycosylation)를 바꾸는 수준에 이를 수 있습니다 — 소규모 용기에서 재현하기 어려운 전형적인 스케일업 실패 양상입니다. 격렬한 스파징은 거품도 일으키므로 거품을 가라앉히기 위해 소포제(antifoam) 를 계량해 투입합니다. 거품 막은 터지는 기포에서 세포를 손상시키고 헤드스페이스 프로브를 오염시키기 때문입니다.

운전 후반의 pH 상승 추세 자체가 하나의 건강 신호입니다. 그것은 순(net) 젖산 생산에서 순 젖산 소비로의 대사 전환(metabolic shift) 을 추적합니다. 젖산은 세포가 초기의 분주한 성장기에 당을 빠르게 태울 때 배양액 속으로 쏟아내는 산성 폐기물이며, 배양이 성숙하고 성장이 느려지면 건강한 세포는 그 젖산을 다시 연료로 소비하는 쪽으로 전환합니다. 그래서 젖산을 만들다가 먹는 쪽으로 바뀌는 이 전환은 배양이 성숙하고 효율적이며 생산적임을 보여 주는 가장 주시되는 지표 중 하나입니다. 그 회로 옆에 자리한 것이 영양 관리입니다. 농축된 포도당과 아미노산 공급이 일정에 따라(또는 점점 더 수요에 따라) 추가되며, 각 추가는 공급 병 아래 저울로 무게가 기록됩니다. 세포를 굶기면 제품 만들기를 멈추고, 과식시키면 젖산과 암모니아 같은 폐기 대사물이 쌓여 배양을 스트레스에 빠뜨립니다. 공급에는 또 하나의 숨은 상한선이 있습니다 — 삼투압(osmolality), 즉 배양액에 얼마나 많은 염과 용해된 물질이 들어차 있는지를 나타내는 척도입니다. 농축 볼러스 피드(한 번에 크게 투입하는 단일 용량)와 염기 첨가는 그 염·용질 부하를 높이고, 일정 한도를 넘으면 그 결과로 생긴 삼투 스트레스 — 과도하게 농축된 주변 액체가 세포에서 물을 빨아내는 현상 — 가 성장을 제한하고 제품 품질을 바꿉니다. 농축·균형 피드와 온디맨드 공급이 존재하는 이유입니다. 공급이 대사를 바꾸고 대사가 pH를 바꾸기 때문에, 두 회로는 서로 맞물려 있습니다.

탱크를 운전하는 두 가지 방식

지금까지: 센서가 공정값(PV)을 읽고, 제어기가 작동기를 움직여 오차를 설정값으로 좁힙니다. 이제 더 큰 선택지 — 탱크 전체를 어떻게 먹이고 언제 수확하는가입니다. 생산 바이오리액터를 운전하는 데에는 두 가지 주요 방식이 있고, 그 선택이 공장 전체를 그 주위에 맞춰 빚어냅니다.

유가식 운전과 역가 동역학

유가식(fed-batch) 은 표준적인 상업 방식이며, 하류(downstream)의 프로테인 A(Protein A) 포획과 짝을 이루어 거의 모든 승인된 mAb의 기본 플랫폼입니다. 세포는 대략 10–14일 동안 자랍니다. 가끔씩 농축 영양물을 부어 세포를 계속 먹이고("유가식"이라는 말은 바로 이 주기적인 공급을 뜻합니다), 역가가 서서히 쌓이며, 마지막에 모든 것을 한 번의 큰 수확으로 거둡니다. 단순하고 믿음직하며 규제 당국이 잘 이해하고 있고, 단연 가장 흔합니다. 운전 기간은 세포주와 제품에 따라 달라집니다 — 어떤 캠페인은 더 짧고, 어떤 것은 3주에 가깝게 늘어나기도 합니다 — 그러나 10–14일이 대표적인 구간입니다 [3]. 역가 곡선에는 특징적인 모양이 있습니다. 세포가 한창 증식하는 동안에는 더디게 늘다가, 배양이 빽빽해지고 생산 쪽으로 전환하면 가파르게 오르며, 마지막에 세포가 노화하고 죽기 시작하면 평평해집니다. 그 곡선을 실시간으로 읽어 내는 일 — 오늘의 기울기가 제대로 가고 있는지 아는 일 — 은 바로 제어 회로에서 기록된 PV 흐름이 가능하게 하는 것입니다.

관류 방식과 집약화된 세포 밀도

관류(perfusion) 는 현대적이고 집약화된 방식입니다. 신선한 배지가 계속 흘러 들어오고 소모된 배지와 녹아 있는 제품이 계속 흘러 나가는 한편, 세포 보유 장치(cell-retention device) 가 세포를 탱크 안에 붙잡아 둡니다. 이 보유 장치는 별개의 장비이며, 관류를 가능하게 하는 바로 그것입니다 — 대개는 교차 접선 흐름(alternating-tangential-flow, ATF)이나 접선 흐름(tangential-flow, TFF) 방식 — 배양액을 막을 곧장 통과시키는 대신 막 표면을 따라 옆으로 휩쓸어 순환시키는 두 가지 방식으로, 그 휩쓰는 흐름이 그렇지 않으면 구멍을 막을 세포 층을 끊임없이 긁어냅니다 — 으로 운전하는 중공사 필터(hollow-fiber filter) 이고, 때로는 음향 분리기나 소형 원심분리기입니다. ATF는 펌프가 매 스트로크마다 방향을 바꾸어, 흐름 반전이 섬유를 막는(foul, 막아 덮는) 케이크(cake, 쌓인 세포와 잔해 층)를 떨어내고 세포에 더 부드럽기 때문에 일반적으로 선호됩니다. 그럼에도 긴 운전 동안의 필터 파울링과 막을 통한 제품의 점진적 손실이 관류의 진짜 운영상 약점이며, 그래서 음향식·원심식 보유 장치가 대안으로 존재합니다. 폐기물이 끊임없이 씻겨 나가고 먹이가 결코 떨어지지 않기 때문에 세포는 엄청난 밀도에 도달합니다 — 생존 세포 농도가 밀리리터당 5,000만–1억 개 이상으로, 유가식이 유지할 수 있는 것의 몇 배입니다 [4]. 신선한 배지는 보통 하루에 탱크 전체 부피의 1–2배가량을 교체하며(배지 체류 시간이 대략 반나절에서 하루), 배양은 20–30일 또는 그 이상 계속 생산하면서 하루에 리터당 0.5–2그램가량의 항체를 쏟아냅니다. 이 일일 속도는 유가식의 2–8 g/L 최종 역가와 혼동하기 쉬우므로 분명히 해 둘 가치가 있습니다 — 이는 부피 생산성이며, 20–30일 운전에 걸쳐 적분하면 반응기 부피당 수확 질량이 단일 유가식 수확을 훨씬 능가합니다. 작은 관류 탱크가 훨씬 큰 유가식 탱크보다 더 많이 생산할 수 있는데, 이것이 공정 집약화(process intensification)의 전체 경제적 논거입니다 [1].

여기서 정확히 짚어 둘 가치가 있습니다. 관류는 운전 방식(연속 공급과 배출 — 신선한 배지가 흘러 들어오는 한편, 세포가 든 배양액의 작은 분기 흐름인 배출(bleed)을 계속 빼내어 세포 밀도를 일정하게 유지함)이고, 필터나 음향 장치는 세포가 소모된 배지와 함께 씻겨 나가지 않도록 막는 메커니즘입니다. 둘은 함께 가는 서로 다른 두 가지입니다.

왜 중요한가

이 탱크는 의약품이 실제로 만들어지는 곳이므로, 그 안의 조건이 얼마나 많이 얻는지와 그것이 사용하기에 안전한지를 모두 결정합니다. 산소가 부족해지거나 온도가 흐트러지거나 공급을 한 번 놓치면, 세포는 느려지고, 멈추고, 심지어 죽기 시작합니다. 죽어 가는 세포는 효소와 DNA를 포함한 내용물을 액체 속으로 쏟아내어, 나중의 정제 단계가 닦아내야 할 불순물을 더합니다. 더 나쁜 것은, 스트레스가 항체 자체를 미묘하게 바꿔 거기에 붙은 당 사슬이나 효력(potency) — 약이 환자에게 얼마나 잘 듣는지 — 을 변화시킬 수 있다는 점입니다.

설계 공간 (ICH Q8/Q9)

그래서 통제되는 범위는 어림짐작으로 정하는 것이 아닙니다. ICH Q8(R2)(국제의약품규제조화위원회(International Council for Harmonisation), 즉 그 규칙을 전 세계 규제 당국이 채택하는 기구가 펴낸 지침)의 품질설계기반(Quality-by-Design) 틀 아래에서, 제조사는 설계 공간(design space) 을 그려냅니다. 공정이 규격을 충족하는 제품 — 배치가 출하되려면 통과해야 하는, 미리 정해진 허용 한계 — 을 만들어낸다는 것이 입증된, 온도와 pH와 용존 산소와 공급 속도의 다차원 영역입니다 [5]. 그 범위 안에 머무는 것이 한 배치를 다음 배치와 똑같아 보이게 만드는 비결입니다. 어떤 매개변수가 가장 중요한지 — 그것이 흔들리면 품질 속성(quality attribute, 제품이 안전하고 효과적이려면 충족해야 하는 측정 가능한 성질, 예컨대 당사슬이나 효력)이 손상될 진짜 핵심 공정 매개변수(critical process parameter)가 무엇인지 — 를 정하는 일은 ICH Q9(R1) 에 제시된 체계적인 위험 평가로 이루어집니다. 그래야 가장 엄격한 통제가 제품이 가장 민감한 곳에 정확히 놓입니다 [6]. 출판된 A-Mab 사례 연구(A-Mab case study), 즉 업계의 교육용 예시는 모델 항체에 대해 바로 이 논리를 차근차근 보여줍니다. 각 바이오리액터 매개변수를 그것이 영향을 줄 수 있는 품질 속성과 연결한 다음, 그 주위에 통제 전략을 세우는 것입니다 [3]. 설정값을 설계 공간 안에 붙들어 두면, 배치를 거듭해도 일관되고 고품질인 의약품을 높은 역가로 얻습니다.

설계 공간은 그냥 믿고 받아들이는 것이 아니라 검증(qualify) 하는 것입니다. 한 탱크가 팔 수 있는 제품을 만들기 전에, 장비는 설치·운전·성능 적격성 평가(IQ/OQ/PQ) 를 거쳐 — 차례로 올바르게 설치되었음, 규정된 범위 전체에서 돌아감, 규격에 맞는 배치를 재현성 있게 만들어냄을 입증하고 — 규모 공정은 GMP 공정 성능 적격성 평가(process-performance qualification) 운전으로 재현성을 보이기에 앞서 엔지니어링 런(engineering run)(판매용이 아니라 단계를 시험하는 연습 배치)으로 예행연습합니다. 이때 흔히 운전 범위의 가장자리에 있는 워스트케이스(worst-case) 조건을 함께 살핍니다. 이 입증 규율 전체 — 설계, 적격성 평가, 지속적 검증이라는 FDA 공정 밸리데이션 수명주기 — 는 기술 이전과 스케일업(tech transfer and scale-up)에서 다룹니다.

실제 현장에서는

가동 중인 상류 작업실에 들어서면 익숙한 몇몇 이름의 장비를 보게 됩니다. 자토리우스(Sartorius)(BIOSTAT STR 라인), 사이티바(Cytiva)(Xcellerex XDR), 써모 피셔(Thermo Fisher)(HyPerforma 일회용 바이오리액터, 줄여서 S.U.B.)의 스테인리스강 및 일회용 교반 탱크가 약 50리터에서 2,000리터까지의 일회용 생산 범위를 아우릅니다 — 고정형 스테인리스강 생산 탱크는 그보다 훨씬 더 커집니다. 한편 에펜도르프 바이오블루(Eppendorf BioBLU) 같은 더 작은 개발 규모 시스템은 공정 개발용으로 대략 0.5리터에서 50리터까지 돌아갑니다. 일회용(single-use) 플라스틱 용기 — 설치해 한 번 쓰고 버리는 멸균 백 — 로의 이동은 산업을 다시 빚어냈습니다. 고정형 스테인리스강의 느리고 검증 부담이 큰 세척과 멸균을 없애주어, 공장이 몇 주가 아니라 며칠 만에 제품을 바꿀 수 있게 하기 때문입니다.

오늘날 승인된 바이오의약품의 대부분은 여전히 유가식으로 운전하는 큰 탱크에서 만들어집니다 — 검증되었고, 지배적이며, 규제 당국이 평가하기 쉽기 때문입니다. 그러나 흐름의 방향은 연속적이고 집약화된 공정 쪽을 향하고 있습니다. 일회용 관류 바이오리액터를 연속 하류 포획과 짝지은 형태입니다.

PAT의 실제: 라만 탐침과 소프트 센서

어느 쪽이든, 현대의 공장은 점점 더 PAT — Process Analytical Technology, 즉 공정 분석 기술 — 에 기댑니다. FDA가 2004년에 제시한 틀로, 품질을 나중에 검사해 끼워 넣기보다 공정 자체에 품질에 대한 이해를 직접 쌓아 넣도록 장려하기 위한 것입니다 [7]. 실제로는 인라인(in-line) 계측기들의 묶음을 뜻합니다. 앞서 언급한 용존 산소 탐침과 pH 전극, 공급 병 아래에 놓여 추가되는 모든 그램을 무게로 기록하는 저울, 그리고 — 점점 더 흔하게 — 라만 분광(Raman spectroscopy) 탐침입니다. 라만 탐침은 레이저 빛을 배양액 속으로 쏘아 넣고, 시료를 꺼내지 않은 채 실시간으로 포도당(glucose)과 젖산(lactate)의 농도, 심지어 살아 있는 세포가 얼마나 되는지의 추정값까지 읽어냅니다. 여러 배양 매개변수를 이렇게 인라인으로 측정하는 것은 500리터 규모에서 실증되었습니다 [8]. 이 측정값을 소프트 센서(soft sensor) — 측정하기 쉬운 양으로부터 생존 세포 밀도처럼 측정하기 어려운 양을 추론하는 모델 — 에 넣어 주면, 시스템은 세포가 굶기 전에 미리 먹일 수 있습니다. 이 계측기들 자체와, 그것이 내보내는 측정값이 어떻게 데이터로 태어나는지는 바이오리액터 센싱의 데이터 관점에서 다루고, 그런 모델이 실제로 어떻게 만들어지고 검증되고 운영되는지는 소프트 센서 장에서, 그리고 완전한 ML 엄밀성으로는 생산 바이오리액터의 ML 관점에서 다룹니다.

이 모든 것은 동시에 법적 기록이기도 합니다. 이 기록을 규율하는 표준들의 묶음이 있습니다. 코드를 외울 필요는 없고 각 표준이 무엇을 보장하는지만 알면 됩니다. 제어 레시피는 ISA-88 배치 제어 표준(레시피가 작성·실행되는 방식의 공통 문법)에 따라 구조화되며, PLC나 DCS는 실제로 수행된 운전 — 모든 온도 측정값, 모든 설정값, 시각이 찍힌 모든 공급 추가 — 을 전자 배치 기록(electronic batch record) 으로 담아냅니다. 그 기록이 의약품이 올바르게 만들어졌다는 증거이기 때문에, 그것은 21 CFR Part 11(신뢰할 수 있는 전자 기록과 서명에 관한 FDA 규정)을 — 그리고 EU에서는 그에 상응하는 EU Annex 11 을 — 충족해야 하며, 장비와 생산 공정 자체는 21 CFR Part 211, Subpart F(생산 및 공정 관리에 관한 cGMP — 현행 우수 제조 관리 기준(current Good Manufacturing Practice) — 규정)의 설계 및 운전 요건을 만족해야 합니다. 이 산업에서는 데이터 흔적이 항체만큼이나 중요한 산출물입니다. 운전을 규율하는 코드는 한데 모여 있습니다. 코드를 외울 필요는 없고 각각이 무엇을 보장하는지만 알면 됩니다.

표준	보장하는 것
ISA-88	제어 레시피가 작성·실행되는 방식의 공통 문법
21 CFR Part 11 / EU Annex 11	전자 기록과 전자 서명이 신뢰할 수 있음(미국 및 EU)
21 CFR Part 211, Subpart F	생산 및 공정 관리에 관한 cGMP(현행 우수 제조 관리 기준) 규정
ICH Q8(R2)	품질설계기반(Quality-by-Design) 설계 공간
ICH Q9(R1)	핵심 매개변수를 고르는 체계적인 위험 평가

탐침이 거짓말할 때: 드리프트와 데드밴드 데이터 손실

이 모든 것이 어떤 경보에도 잡히지 않은 채 조용히 어긋날 수 있는 길이 있습니다. pH 전극은 소모품입니다. 그 유리 막은 노화하고, 긴 운전 동안 그 측정값은 드리프트(drift) 할 수 있습니다 — 제어기가 신뢰하는 PV가 배양액 속 실제 pH에서 서서히 벌어지는 것입니다. 제어기는 자기 일을 정확히 하느라 표시된 값을 설정값에 붙들어 두는데, 이는 곧 추세 그래프가 완벽하게 평평해 보이는 동안 실제 배양을 설정값에서 벗어나게 몰아가고 있다는 뜻입니다. 화면이 모두 정상이라고 말하는 바로 그 순간에도 탱크 안에서는 운전 후반의 일탈이 펼쳐지고 있을 수 있습니다.

기록은 두 번째 방식으로도 이를 숨길 수 있습니다. 저장 공간을 아끼고 잡음을 길들이기 위해, 히스토리안(historian, 모든 측정값을 보관하는 시계열 데이터베이스)과 제어 시스템은 흔히 데드밴드(deadband)(압축 또는 스윙잉 도어 설정이라고도 함)를 두고 예외(exception) 기반으로 기록합니다. 새 값은 마지막으로 저장된 값에서 어떤 문턱을 넘어 움직일 때만 기록됩니다. 그 데드밴드를 너무 넓게 잡으면 느리고 실제적인 일탈이 압축되어 사라집니다 — 그 상승을 보여 주었을 바로 그 표본들이 결코 기록되지 않으므로, 추세에서는 통제를 벗어난 배치가 통제 안에 있는 것처럼 보입니다. 측정은 이루어졌지만, 그 진실은 기록에 닿지 못한 것입니다.

이것은 단순한 계측기 문제가 아니라 명백히 데이터 무결성 문제입니다. 공인된 지침은 기록이 완전(complete) 해야 하고 데이터가 정확(accurate) 해야 한다고 — 좋은 관행의 데이터를 판단하는 ALCOA+ 속성(귀속성(Attributable), 가독성(Legible), 동시성(Contemporaneous), 원본성(Original), 정확성(Accurate) 등 데이터가 갖춰야 할 자질의 점검표) 중 두 가지 — 명시하며, WHO 데이터 무결성 지침은 감사 추적의 완전성과 구성 가능한 데이터 문턱의 위험을 검사관이 파고드는 바로 그런 종류의 것으로 짚어냅니다 [9]. 그리고 데드밴드 자체가 무엇이 기록에 닿을지를 정하는 소프트웨어 설정이므로, 그것을 저장하는 시스템은 전산화 시스템 밸리데이션(computerized-system validation, CSV) 의 대상이며 — 점점 더 FDA의 위험 기반 컴퓨터 소프트웨어 보증(computer-software assurance, CSA) 접근의 대상이기도 합니다. CSA는 실제 일탈을 지워버릴 수 있는 바로 그런 고위험 구성(예컨대 그 압축 설정)에 시험 노력을 집중시킵니다. 방어책은 물리적이면서 절차적입니다. 예정된 탐침 재교정과 중복된 오프라인 pH 점검, 진짜 일탈이 빠져나갈 수 없을 만큼 충분히 좁게 잡은 데드밴드, 그리고 재교정 사건 자체를 담아내는 감사 추적입니다. 하류 데이터 시스템이 의심스러운 측정값에 표시를 달 때 — 오픈소스 구현의 바이오리액터 데이터에서 품질 플래그를 얻는 7일째 일탈처럼 — 근본 원인은 흔히 조용히 거짓말한 탐침이라는 바로 이 물리적 현실로 거슬러 올라갑니다. 기록을 신뢰할 수 있는지를 판단하는 더 넓은 분야는 데이터 무결성 장에서 다룹니다.

핵심 용어

• 생산 바이오리액터(production bioreactor) — 세포가 자라며 항체를 분비하는 큰 탱크.
• 설정값(setpoint) — 제어기가 어떤 조건을 붙들어 두는 목표값, 예를 들어 37도.
• 용존 산소(dissolved oxygen, DO) — 세포가 숨 쉴 수 있도록 액체에 녹여 넣은 산소로, 공기 포화도에 대한 백분율로 유지함.
• 역가(titer) — 리터당 항체 그램 수, 즉 수율 성적표.
• 유가식(fed-batch) — 약 10–14일 동안 키우고 주기적으로 먹인 뒤 한 번에 수확하는 방식, 즉 기본 플랫폼.
• 관류(perfusion) — 신선한 배지를 들이고 제품을 내보내는 일을 연속으로 하면서, 세포는 몇 주 동안 안에 붙들어 두는 방식.
• 일회용(single-use) — 고정형 스테인리스강 탱크 대신 설치했다가 버리는 일회용 플라스틱 백 반응기.
• PAT — Process Analytical Technology(공정 분석 기술): 라만 탐침 같은 인라인 센서로 배양을 실시간 감시하는 것.
• 바이오리액터(bioreactor) — 세포를 키우는 모든 통제된 용기로, 생산 바이오리액터는 그 계열에서 가장 큰 것.
• kLa(부피 물질전달계수, volumetric mass-transfer coefficient) — 산소가 기체 거품에서 액체로 얼마나 빨리 옮겨 가는지를 나타내는 척도.
• 스파저(sparger) — 탱크 바닥에 있는 구멍 뚫린 고리로, 기체를 주입해 배양액에 산소를 공급하고 섞음.
• 세포 보유 장치(cell-retention device) — 관류 중에 세포를 안에 붙들어 두는 필터, 음향 분리기, 또는 원심분리기.
• 설계 공간(design space) — 규격에 맞는 제품을 안정적으로 만들어내는, 입증된 운전 범위(온도, pH, DO, 공급)의 조합으로, ICH Q8(R2) 품질설계기반(Quality by Design) 하에서 확립됨.
• ALCOA+ — 모범 관리 데이터를 판단하는 속성들(Attributable 귀속성, Legible 가독성, Contemporaneous 동시성, Original 원본성, Accurate 정확성에 더해 Complete 완전성, Consistent 일관성, Enduring 영속성, Available 가용성).
• 소프트 센서(soft sensor) — 더 쉬운 측정값으로부터 살아 있는 세포 수처럼 측정하기 어려운 값을 추론하는 모델.
• 전자 배치 기록(electronic batch record) — 운전 중에 일어난 모든 일을 담은, 법적으로 통제되는 디지털 기록.
• 공정값(process value, PV) — 탐침이 어느 한순간에 실제로 읽어 내는 값으로, 제어기가 이를 설정값과 비교함.
• 드리프트(drift) — 탐침이 노화하면서 측정값이 참값에서 서서히 벌어져, 표시된 PV가 틀리게 되는 현상.
• 데드밴드(deadband, 압축) — 값이 충분히 변할 때만 기록하는 로깅 문턱으로, 너무 넓게 잡으면 실제 일탈을 숨길 수 있음.
• IQ/OQ/PQ — 설치·운전·성능 적격성 평가: 장비가 올바르게 설치되었고, 규정 범위 전체에서 돌아가며, 규격에 맞는 배치를 재현성 있게 만들어냄을 단계별로 입증하는 것.
• CSV / CSA — 전산화 시스템 밸리데이션과, 그것을 위험 기반으로 다듬은 FDA의 컴퓨터 소프트웨어 보증으로, 가장 위험이 큰 소프트웨어 구성에 시험을 집중시킴.

다음 이야기

운전이 끝나면 — 유가식 탱크는 수확일에, 관류 흐름은 꾸준히 흐르는 중에 — 우리에게는 살아 있고 죽어 가는 세포, 잔해, 그리고 그 사이에 녹아 있는 소중한 항체가 뒤섞인 걸쭉하고 탁한 수프가 남습니다. 다음 일은 그 난장판 속에서 의약품을 분리해 내는 것입니다. 그것이 하류 여정의 첫 단계인 수확과 청징(harvest and clarification)의 일입니다.
